Ard Germe Ankrajı

Ard Germe Ankrajı

Artgermeli beton, çevreleyen beton yapı döküldükten sonra tendonların gerildiği bir öngerilmeli beton çeşididir. Yapıştırılmış ardgerme, tendon germe sonrasında kapsülleyici kanallarının yerinde derzlenmesiyle çevredeki betona kalıcı olarak bağlanan öngerme tendonlarına sahiptir. Bu enjeksiyon üç ana amaç için yapılır: tendonları korumak

korozyona karşı; tendon ön gerilimini kalıcı olarak "kilitlemek", böylece uç ankraj sistemlerine uzun vadeli bağımlılığı ortadan kaldırmak; ve nihai beton yapının belirli yapısal davranışlarını iyileştirmek.

Ürün Detayları

Düz ark ankraj kafası ve yatak plakasının malzemesi küresel grafitli dökme demirdir.

Yapıştırmalı ve yapıştırmasız öngerme projelerinin gerdirme konstrüksiyonu için düz ark ankrajı uygulanabilir,

yerinde dökme beton yapı, prekast yapı ve çeşitli özel yapılar.


Özellikler

Ankraj kafası, ankraj takozu ve ankraj plakası dahil

Sünek demir malzemeyi benimser ve geleneksel ankraj kafası ile ankraj plakasını birleştirir, bu da önceki ankraj aleti işlemesindeki karmaşık işleme sürecini büyük ölçüde basitleştirir

Faydalı model, gerdirme ucu ankrajının ankraj halkasıyla sfero ile entegre edilmesi ve yapının kompakt olması ve ankrajın güvenilir olması ile karakterize edilir.

Öngerme tendonunun tüm uzunluğu tamamen kapatılabilir.

Düz Şekil, Olgun Verimli Tasarım, Düz veya Yay şeklinde ankraj kafası mevcuttur 3, 4, 5 delik


Şartname

Özellikler

PC iplikçik çapı

12,7 mm(0,5 inç)

15,2 mm(0,6 inç)

iplik miktarı

2

3

4

5

2

3

4

5

Çapa kafası modeli

DF205

DF305

DF405

DF505

DF206

DF306

DF406

DF506

Tel başına nihai çekme kuvveti (KN)

368

552

736

920

520

780

1040

1300

0,8 U.T.S.(KN)'de baskı kuvveti

294

442

589

736

416

624

832

1040

Düz kanal iç boyutu (mm)

50x19

60x19

70x19

90x19

50x19

60x19

70x19

90x19

hidrolik model

YDC250


Tip

BM-13-3

BM-13-4

BM-13-5

BM-15-3

BM-15-4

BM-15-5

Çapa Başlığı (mm)

110

140

170

80

160

195

45

45

45

48

48

48

45

45

45

48

48

48

Ankraj Plakası(mm)

150

175

200

150

185

215

160

200

230

190

220

285

70

70

70

80

80

80

Spiral kanal(mm)

62

74

90

50

74

90

22

22

22

22

22

22


Ard Germe Bağlanmamış Monostrand Ankraj

Bağlanmamış ardgermeli beton, her bir kabloya betona göre kalıcı hareket serbestliği sağlayarak bağlı ardgermeden farklıdır. Bunu başarmak için, her bir tendon gresle (genellikle lityum bazlı) kaplanır ve bir ekstrüzyon işleminde oluşturulan plastik bir kılıfla kaplanır. Gerilmenin betona aktarımı, çelik halatların plak çevresine gömülü çelik ankrajlara karşı hareket etmesiyle sağlanır. Yapıştırılmış ardgermeye göre ana dezavantaj, bir kablonun kendi gerilimini azaltabilmesi ve hasar görmesi halinde (döşeme onarımı sırasında olduğu gibi) plakadan fırlayabilmesidir.

Tek ankraj için malzeme, geleneksel ankraj halkasını ve plakaları tek bir entegrasyon ankrajına yerleştiren küresel grafitli dökme demir olabilir. Uygun konstrüksiyon, mükemmel sızdırmazlık kabiliyeti ve ankraj ile çelik halatlar arasındaki dikliği garanti etme kolaylığı gibi avantajlara sahip olan karmaşık imalat prosedürünü ve yapısını basitleştirir.


1. Uygulama

Modern yapı, özellikle beton konstrüksiyonlar ve yapı malzemeleri için öngerme veya artgermede kullanılır.


2. İlgili Bileşenler

Ankraj kafası, yatak plakası, ankraj takozu, spiral takviye, plastik veya metal oluklu kanallar, PC şeritleri (PC tel demeti).


3. Tipler

YJM13 ve YJM15 çaplarına göre 12.7mm / 12.9mm / 15.2mm / 15.7mm.


4. Özellikler

Kullanımı kolay, güvenli ve güvenilir.


Ürün Detayları

Ürün adı

mono ankraj

Malzeme

dökme demir

Üretim süreci

Demir Kumu Döküm

Çap

12.7, 15.24, 15.7

Uygulama

İnşaat





View as

Bağlı Ardgerme Sistemi Ankrajı

Bağlı Ardgerme Sistemi Ankrajı

Fabrikamızdan Gümrüklü Ardgerme Sistemi Ankrajını satın alacağınızdan emin olabilirsiniz. Bağlı Ard-Germe, bir ila birden fazla halat (çok halatlı) veya çubuklardan oluşan tendonları içerir. Bağlı sistemler için öngerilmeli çelik, oluklu metal veya plastik bir kanalla kaplanır. Tendon gerildikten sonra, kanalı çevreleyen betona bağlamak için kanala çimentolu harç enjekte edilir. Ayrıca harç, öngerilme çeliğine korozyon koruması sağlayan alkali bir ortam yaratır. Birleştirilmiş çok halatlı sistemler, yeni köprü ve ulaşım yapılarının inşasında yaygın olarak kullanılmasına rağmen, ticari bina yapılarına başarıyla uygulanabilmektedir ve uygulanmaktadır. Bu çok halatlı sistemler kirişler ve transfer kirişleri gibi büyük yapısal elemanlar için kullanıldığında, tasarım avantajları arasında artan açıklık uzunlukları ve yük taşıma kapasitesi ile azaltılmış sehim yer alır.

Devamını okuTalep Gönder

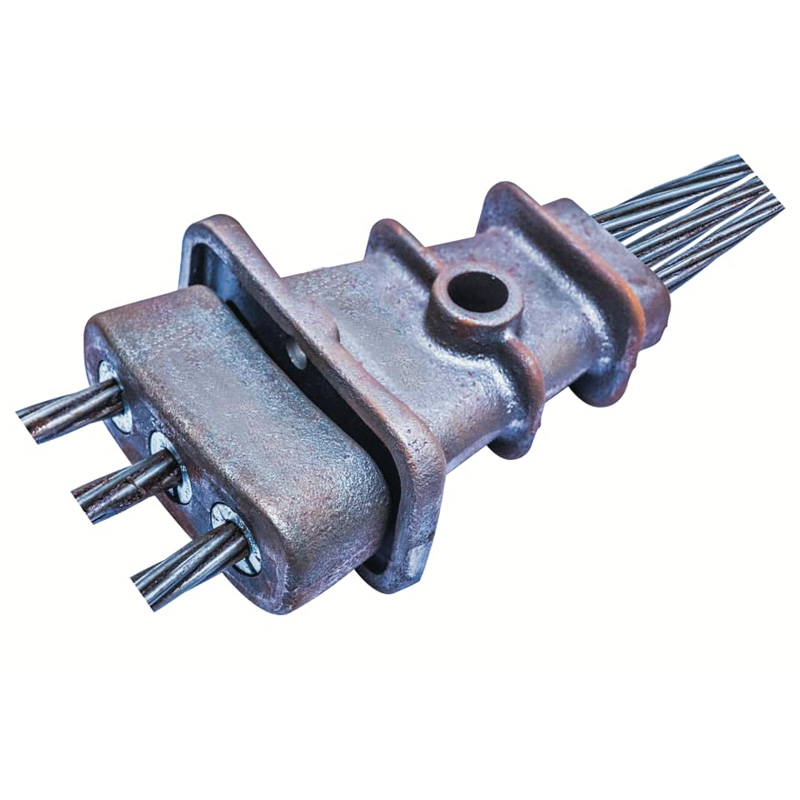

Ard Gerilmeli Öngerilmeli Düz Döşeme Ankrajı

Ard Gerilmeli Öngerilmeli Düz Döşeme Ankrajı

Ard Gerilmeli Öngerilmeli Düz Döşeme Ankrajı, düz döşeme yapılarının yapımında kullanılan bir tür ankraj sistemini ifade eder. Özel ankrajlar kullanılarak beton levhaya sabitlenen bir dizi öngerilme kablosundan oluşur. Bu ankrajlar, yapının ağırlığını dengelemek ve onu dış yüklere karşı güçlendirmek için kullanılan öngerilme kablolarının oluşturduğu yüksek gerilim kuvvetlerine dayanacak şekilde tasarlanmıştır.

Devamını okuTalep Gönder
Bağlanmamış Ardgerme Sistemi MonoStrand Ankraj

Bağlanmamış Ardgerme Sistemi MonoStrand Ankraj

Fabrikamızdan Bağlantısız Ardgerme Sistemi MonoStrand Ankrajını satın alacağınızdan emin olabilirsiniz. Bağlanmamış Ardıl Germe tipik olarak çevredeki betona bağlanmadan kalan tek (tek) halatlardan veya dişli çubuklardan oluşur ve onlara yapısal elemana göre yerel olarak hareket etme özgürlüğü verir. Bağlanmamış tek halatlı sistemlerdeki teller, korozyona karşı koruma sağlamak için tek bir sürekli işlemde ekstrüzyona tabi tutulan dikişsiz plastikten bir dış katman ile özel olarak formüle edilmiş gresle kaplanır. Tipik olarak yeni inşaatlarda yükseltilmiş döşemeler, döşemeler, kirişler ve transfer kirişleri, kirişler, perde duvarları ve hasır temeller için kullanılır. Hafif ve esnek, bağlanmamış tek halat kolay ve hızlı bir şekilde kurulabilir ve ekonomik bir çözüm sunar.

Devamını okuTalep Gönder
Bağlanmamış Tek İplik Ardgerme Sistemi 0,6 İnç 15,24 mm

Bağlanmamış Tek İplik Ardgerme Sistemi 0,6 İnç 15,24 mm

Fabrikamızdan Bağlanmamış Tek İplik Ardgerme Sistemi 0,6 İnç 15,24 mm satın alacağınızdan emin olabilirsiniz. Çeşitli yapılara uyarlanabilen Bağlantısız Tek Halatlı Ardgerme Sistemi kolay, hızlı ve ekonomik bir şekilde kurulabilir. Tek halatlı sistemlere yönelik uygulamalar arasında yükseltilmiş döşemeler, döşeme üstü döşemeler, kirişler ve transfer kirişleri, kirişler, perde duvarları ve hasır temeller yer alır.

Devamını okuTalep Gönder
Öngerilmeli Düz Ark Ankrajı

Öngerilmeli Düz Ark Ankrajı

Öngerilmeli düz ark ankrajı, inşaat sektöründe öngerilmeli beton yapılara ilave çekme dayanımı ve stabilite sağlamak için kullanılan bir ankraj sistemi türüdür. Beton elemanların düz şekillerine uyacak şekilde özel olarak tasarlanmışlardır ve genellikle kavisli köprülerin, tünellerin ve diğer yapıların inşasında kullanılırlar.

Devamını okuTalep Gönder
Öngerilmeli Beton Kavisli Düz Ankraj

Öngerilmeli Beton Kavisli Düz Ankraj

Öngerilmeli beton kavisli düz ankraj, inşaat sektöründe kavisli yüzeye sahip öngerilmeli beton yapılara ek çekme mukavemeti ve stabilite sağlamak için kullanılan önemli bir ankraj sistemidir. Beton elemanların kavisli şekillerine uyacak şekilde özel olarak tasarlanmışlardır ve genellikle kavisli köprülerin, tünellerin ve diğer altyapıların inşasında kullanılırlar.

Devamını okuTalep Gönder
Ard Germe Ankrajı Made in China'yı satın almak istiyor musunuz? Supreme Machinery kesinlikle iyi bir seçimdir. Çin'deki en rekabetçi Ard Germe Ankrajı Üretici ve Tedarikçilerden biri olarak biliniyoruz. Müşterilerimiz ürünlerimizden ve mükemmel hizmetimizden memnun. Güvenilir uzun vadeli iş ortağınız olmayı içtenlikle bekliyoruz! Herhangi bir soruşturma ve sorun lütfen bize e-posta göndermekten çekinmeyin; size yakında cevap vereceğiz.
