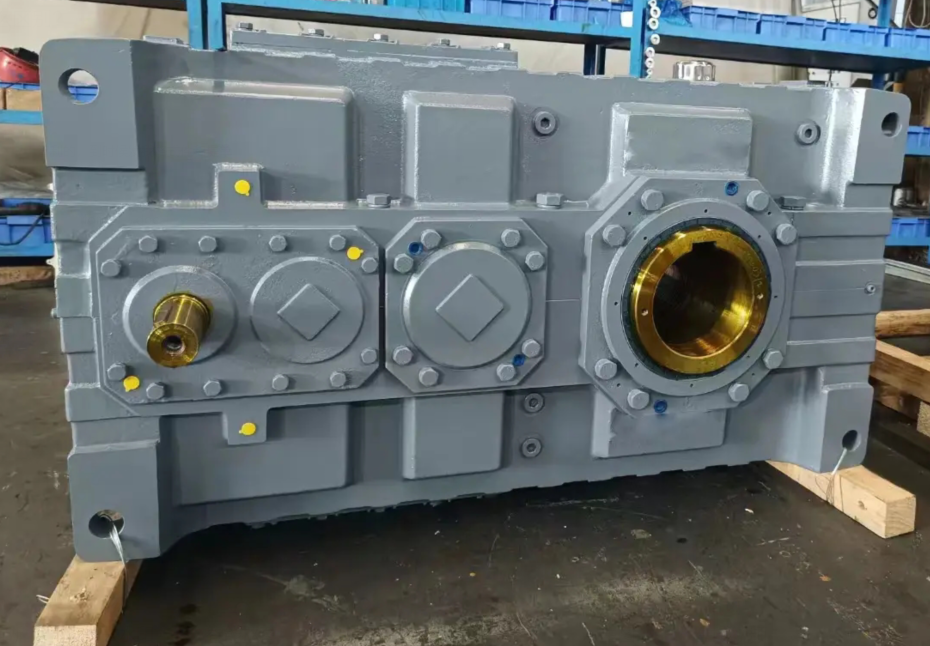

Şanzıman Muhafazasının Uygulaması ve Malzemesi

Dişli kutusu mahfazası, dişli kutusunun ana yapısal bileşenidir ve öncelikle dahili iletim bileşenlerini (dişliler, miller, yataklar vb.) desteklemek, sabitlemek ve korumak için kullanılırken aynı zamanda yağlama, ısı dağıtımı ve yük aktarma işlevlerini gerçekleştirmek için kapalı bir alan oluşturur.

Temel İşlevler:

Destek ve Konumlandırma: Dişliler, miller, yataklar vb. için göreceli konum doğruluğunu koruyarak hassas bir montaj tabanı sağlar.

Yük Taşıma ve Güç Aktarımı: Dişlilerin birbirine geçmesiyle oluşan periyodik darbe yüklerine dayanır ve kirişler ve çıkıntılar gibi yapıların sağlamlığını artırır.

Sızdırmazlık ve Yağlama: Entegre yağ olukları, yağ göstergeleri ve yağ geçişleri ile kapalı bir boşluk oluşturarak sıçramalı veya sirkülasyonlu yağlamaya olanak tanır ve yağ sızıntısını önler.

Isı Dağılımı: Bazı muhafaza dış yüzeyleri, çalışma sıcaklığını (genellikle yağ sıcaklığı ≤ 80°C) kontrol etmek için soğutma kanalları veya entegre yağ soğutma kanalları ile donatılmıştır.

Tipik Malzeme Seçimi:

Gri Dökme Demir (HT200/HT250): Geleneksel redüktörlerin %80'ine uygundur, iyi şok emilimi ve düşük maliyet sunar.

Dökme Çelik (ZG270-500): Madencilik makineleri gibi ağır hizmet ve yüksek darbe senaryolarında kullanılır.

Kaynaklı Çelik Levha (Q235): Kısa üretim döngüsüne sahip küçük partili, özelleştirilmiş üretim için uygundur.

Hafif Alaşımlar (Alüminyum, Magnezyum): Özellikle rüzgar enerjisi, otomotiv ve diğer alanlarda ağırlığı azaltmak için modern tasarımlarda kullanılır.

Uygulama Alanları:Endüstriyel Ekipmanlar: Redüktörler, karıştırıcılar, ekstruderler vb. Taşımacılık: Otomotiv dişli kutuları, yüksek hızlı demiryolu cer dişli kutuları, lokomotif aks dişli kutuları.

Enerji Ekipmanları: Rüzgar türbini dişli kutusu.
