Ard Gerilmeli Öngerilmeli Düz Döşeme Ankrajı Nedir ve Modern Beton Yapılar İçin Neden Kritiktir?

Post gerilimli öngerilmeli düz döşeme ankrajıModern betonarme yapılarda belirleyici bir rol oynar. Yüksek katlı ticari kulelerden konut podyum döşemelerine ve park yapılarına kadar düz döşeme sistemleri, Öngerilme kuvvetlerini betona güvenli bir şekilde aktarmak için güvenilir ankraj bileşenleri. Bu makale, çalışma prensibi, yapısal önemi, sistem bileşenleri, teknik standartlar, montaj süreci, kalite kontrol önlemleri ve artgerilmeli öngerilmeli düz levha ankraj sistemlerinin gelecekteki yenilikleri. Aynı zamanda nasıl olduğunu da vurguluyorYüce Makinayüksek performanslı ankraj çözümleri sunar dayanıklılık, güvenlik ve maliyet verimliliği için tasarlanmıştır.

İçindekiler

• 1. Ard Gerilmeli Öngerilmeli Düz Döşeme Ankrajı Nedir?
• 2. Ardgermeli Düz Döşemelerde Ankraj Neden Kritiktir?
• 3. Düz Döşeme Ankraj Sisteminin Ana Bileşenleri
• 4. Gümrüklü ve Gümrüksüz PT Ankraj Sistemleri
• 5. Teknik Özellikler ve Standartlar
• 6. Kurulum Süreci ve İnşaat İş Akışı
• 7. Kalite Kontrol ve Muayene Gereksinimleri
• 8. Kaliteli Ankraj Sistemleri Kullanmanın Avantajları
• 9. Ardgerme Ankraj Teknolojisinde Gelecekteki Eğilimler
• 10. Sıkça Sorulan Sorular

1. Ard Gerilmeli Öngerilmeli Düz Döşeme Ankrajı Nedir?

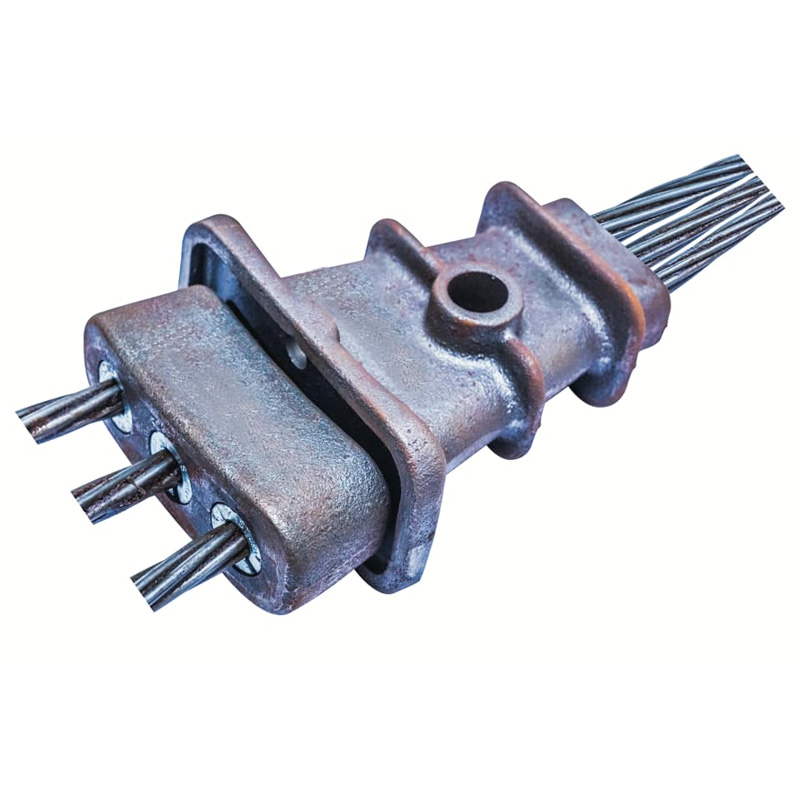

Art gerilimli öngerilmeli düz levha ankrajı, ankraj yapmak için kullanılan mekanik cihazı ifade eder. Ardgermeli beton döşeme sistemlerinde yüksek dayanımlı çelik halatlar. Çekme kuvvetini öngerilme tendonundan çevredeki betona aktarır Stressleme işlemleri tamamlandıktan sonra.

Düz döşeme sisteminde (kirişsiz), ankraj tipik olarak döşeme kenarlarına veya stresli ceplerin içinde. Tendon hidrolik krikolar kullanılarak gerildikten sonra içerideki takozlar Ankraj başlığı halatı kalıcı olarak kavrayarak kuvveti betona kilitler.

2. Ardgermeli Düz Döşemelerde Ankraj Neden Kritiktir?

Ankraj, öngerilmeli bir sistemdeki son kuvvet aktarma elemanıdır. Ankraj başarısız olursa, döşemenin tüm yapısal bütünlüğü tehlikeye girebilir.

Temel Yapısal Fonksiyonlar

• Öngerilme kuvvetini güvenli bir şekilde betona aktarır
• Gerdirmeden sonra telin kaymasını önler
• Yoğun stresi eşit şekilde dağıtır
• Uzun vadeli yapısal stabilite sağlar

Modern yüksek katlı inşaatlarda düz döşeme sistemleri döşeme kalınlığını azaltır ve mimari esneklik. Ancak bunlar büyük ölçüde güvenilir ankraj donanımına bağlıdır Güvenlik marjlarını korumak için.

3. Düz Döşeme Ankraj Sisteminin Ana Bileşenleri

Tipik bir ardgerme ankraj düzeneği şunları içerir:

Şu tarihte:Yüce Makinaankraj bileşenleri kullanılarak üretilmektedir. yüksek dereceli alaşımlı çelik ve hassas işleme ve sıkı kalite kontrolünden geçer tutarlı kama oturma performansı sağlamak için.

4. Gümrüklü ve Gümrüksüz PT Ankraj Sistemleri

Gümrüksüz Sistem

• Düz levhaların yapımında yaygın olarak kullanılır
• Gres kaplı ve kılıflı tek iplik kullanır
• Döşeme kenarlarında bulunan ankraj

Gümrüklü Sistem

• Köprülerde ve ağır yapılarda yaygındır
• Gerilmeden sonra derzlenen kanallar
• Daha yüksek yedeklilik sağlar

Seçim yapısal tasarım gereksinimlerine, yük koşullarına ve bakım hususlarına bağlıdır.

5. Teknik Özellikler ve Standartlar

Yüksek kaliteli ankraj sistemleri aşağıdaki gibi uluslararası standartlara uygun olmalıdır:

• ETAG 013 (Avrupa Teknik Onay Kılavuzu)
• ASTM A416 (Öngerilmeli Çelik Halat)
• ACI 318 (Yapısal Beton için Yapı Yönetmeliği Gereksinimleri)

Önemli teknik parametreler şunları içerir:

6. Kurulum Süreci ve İnşaat İş Akışı

1. Tendon kanallarını ve takviyeyi takın
2. Ankraj başlığını ve yatak plakasını konumlandırın
3. Betonu dökün ve iyileştirin
4. Hidrolik krikoyu ve gerdirme telini takın
5. Takozları ankraj kafasına kilitleyin
6. Fazla ipi kesin ve cebi kapatın

Doğru kurulum, doğru yük aktarımını ve uzun süreli dayanıklılığı sağlar.

7. Kalite Kontrol ve Muayene Gereksinimleri

• Boyutsal tolerans denetimi
• Sertlik ve çekme testi
• Statik yük testi doğrulaması
• Korozyon direnci değerlendirmesi
• Tahribatsız muayene (NDT)

Saygın üreticiler gibiYüce Makinatam döngüyü yürütmek Uygunluk ve güvenliği sağlamak için sevkıyattan önce muayene.

8. Kaliteli Ankraj Sistemleri Kullanmanın Avantajları

• Geliştirilmiş döşeme yük kapasitesi
• Azaltılmış beton kalınlığı
• Daha düşük malzeme tüketimi
• Geliştirilmiş çatlak kontrolü
• Daha uzun servis ömrü

Güvenilir ankraj donanımına yatırım yapmak yapısal riskleri ve yaşam döngüsü maliyetlerini önemli ölçüde azaltır.

9. Ardgerme Ankraj Teknolojisinde Gelecekteki Eğilimler

Sektör şu yönde ilerliyor:

• Korozyona dayanıklı kaplamalar
• Akıllı izleme ankraj sistemleri
• Yüksek verimli kama geometrisi tasarımları
• Çevre açısından sürdürülebilir üretim yöntemleri

Sürekli yenilik, düz döşeme sistemlerinin sürdürülebilir inşaatta rekabetçi kalmasını sağlar.

10. Sıkça Sorulan Sorular

S1: PT sistemlerinde düz döşeme ile kiriş döşeme arasındaki fark nedir?

Düz döşemeler kirişleri ortadan kaldırarak yapısal derinliği azaltır ve mimari esnekliği artırır.

S2: PT ankraj sistemi ne kadar dayanır?

Doğru kurulum ve korozyon koruması ile yapının ömrü boyunca dayanabilir.

S3: Ankraj sistemleri tekrar kullanılabilir mi?

Hayır. PT ankraj bileşenleri kalıcı yapısal kullanım için tasarlanmıştır.

S4: Kama sertliği neden önemlidir?

Uygun sertlik, telin kaymadan güvenli bir şekilde kavranmasını sağlar.

Çözüm

Ard gerilimli öngerilmeli düz levha ankrajı, modern öngerilmeli ankrajların omurgasıdır beton döşeme sistemleri. Güvenlik ve yapısal performanstan ekonomik verimliliğe kadar, Yüksek kaliteli ankraj donanımı, optimum yük aktarımı ve uzun süreli dayanıklılık sağlar.

Tesisiniz için güvenilir, hassas şekilde tasarlanmış ankraj çözümleri arıyorsanız bir sonraki proje,Yüce Makinaprofesyonel üretim sunar, sıkı kalite kontrol ve küresel tedarik kapasitesi.

Bize UlaşınArd gerilimli öngerilmeli düz levha ankraj çözümlerimiz hakkında daha fazla bilgi edinmek ve projeniz için özelleştirilmiş bir teklif almak için bugün.
