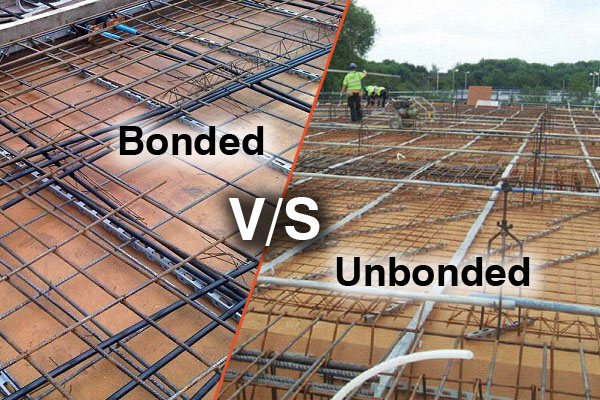

Bağlanmamış ve Bağlı Ard Germe Sistemi Arasındaki Fark

Bu kritik bir ayrımardgerme(PT) tasarım ve yapım - bağlı PT, tendonları kalıcı olarak betona bağlamak için harçtan yararlanırken, bağlanmamış PT, tendonları betondan izole tutmak için plastik kaplama içinde yağlanmış tendonlar kullanır. Aşağıda temel tanım, bileşenler, kurulum, performans, uygulamalar ve artı/eksilere göre düzenlenmiş, farklılıklarının kapsamlı bir dökümü bulunmaktadır.

Temel Tanımlar

Bağlı Ardgerme Sistemi: Beton içerisindeki çelik veya plastik kanalların içine yüksek mukavemetli halatlar/demetler yerleştirilir. Gerdirme ve sabitlemeden sonra kanal, çimento esaslı harçla tamamen basınçlı harçla kaplanır. Derz, tendonu betona bağlayarak tendon ve betonun tek bir kompozit yapı elemanı gibi davranmasını sağlar.

Bağsız Ardgerme Sistemi: Tendonlar fabrikada önceden yağlanmıştır (korozyon koruması) ve ekstrüzyonlu plastik kılıfla (HDPE/PP) kaplanmıştır. Germe işleminden sonra derzleme yapılmaz. Tendon betona göre hareket edebilir (ankrajlar ve uç bağlantı parçalarıyla sınırlıdır), yalnızca ankrajlar aracılığıyla ön sıkıştırma uygulayan doğrudan bir gerilim elemanı olarak görev yapar.

Yapısal Performans ve Davranış Farklılıkları

Kuvvet Transfer Mekanizması:

Gümrüklü PT: Tendon kuvvetinin, tüm tendon uzunluğu boyunca harç-beton ve harç-tendon bağı yoluyla betona aktarımı ve ayrıca ankraj kuvveti aktarımı. Ön sıkıştırma dağılımı açıklık boyunca kademelidir.

Gümrüksüz PT: Tendon kuvveti yalnızca ankrajlarda aktarılır (tendon boyunca bağ yoktur). Ön sıkıştırma, açıklık boyunca doğrusal bir ön sıkıştırma eğimi ile ankraj bölgelerinde yoğunlaşmış kuvvetler olarak uygulanır. Çatlak Kontrolü ve Süneklik: Gümrüklü PT:

Servis yüklerinde daha iyi çatlak kontrolü; Tendonlar betona kilitlendiğinden çatlaklar daha yavaş yayılır. Nihai yükler altında daha yüksek süneklik (tendon akmaları ve bağlar kırılmaya karşı dayanıklıdır). Bağlanmamış PT: Tendonlar betona göre kayabilir; Aşırı yük altında çatlaklar daha kolay açılabilir. Süneklik daha düşük (ankrajlar kayarsa veya tendonlar koparsa kırılma daha kırılgan olur). Sürünme ve Büzülme Etkileri: Bağlanmış PT: Tendonlar betonla sınırlanır, bu nedenle sürünme ve büzülme öngerilme kuvvetinin kaybına neden olur (tendon betonla kısalır). Bağlanmamış PT: Tendonlar serbestçe hareket eder, dolayısıyla sünme ve büzülme, aşırı gerilmeyle telafi edilmediği sürece daha büyük ön gerilim kayıplarına neden olur (beton bağımsız olarak kısalır ve tendon gerginliği daha fazla azalır). Direnç:Bağlanmış PT: Daha yüksek yorulma direnci—bağ, döngüsel yükleri tendon boyunca dağıtarak ankrajlardaki gerilim konsantrasyonlarını azaltır. Unbonded PT: Daha düşük yorulma direnci—tüm döngüsel yükler ankrajlarda ve kama arayüzlerinde yoğunlaşır.

Tipik Uygulamalar

Gümrüklü PT: Uzun açıklıklı köprüler, ağır sanayi binaları, yüksek yorulma yüklerine sahip otoparklar, prefabrik beton kirişler ve agresif ortamlardaki yapılar (kıyı alanları; harç, korozyona karşı ekstra koruma sağlar).

Gümrüksüz PT: Konut döşemeleri, ticari döşeme döşemeleri, ince duvarlı yapılar, prekast paneller ve hızlı inşaatın öncelikli olduğu projeler (derzleme yok=daha kısa program).
