Genişleme Kabuğu Kaya Bulonları Nedir?

Genişleme Kabuğu Kaya Bulonlarıkırık veya gevşek kaya kütlelerini stabilize etmek için yeraltı mühendisliğinde (madenler, tüneller ve yer altı mağaraları gibi) yaygın olarak kullanılan bir tür mekanik kaya güçlendirme cihazıdır.

Temel Çalışma Prensibi

Bulon ile kaya sondaj deliği arasında sürtünme ve sıkıştırma kuvveti oluşturmak için mekanik genleşmeye güvenirler. Anahtar bileşen, cıvatanın ucuna takılan genleşme kabuğudur (bölünmüş, kama şeklinde bir manşon). Cıvata sıkıldığında (genellikle açıkta kalan uçta bir somun bulunur), genleşme kabuğu bir kama tarafından sıkıştırılır, bu da onun dışarı doğru genişlemesine ve sondaj deliğinin iç duvarına sıkıca bastırılmasına neden olur. Bu, cıvatayı kayaya sıkı bir şekilde sabitleyen güçlü radyal sürtünme yaratır ve ardından cıvata, kayanın çökmesini veya yer değiştirmesini önlemek için çekme yüklerini taşıyabilir.

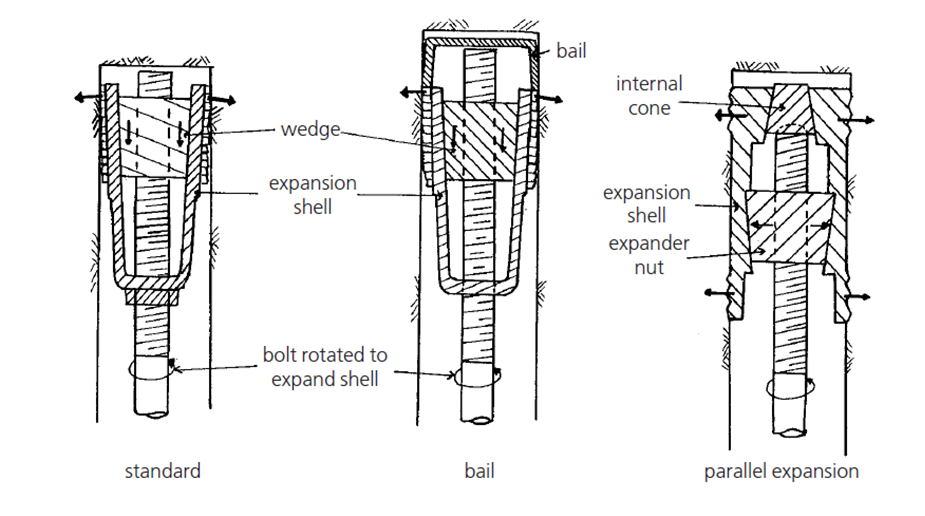

Temel Yapı

Genişletme kabuğumontaj: Bölünmüş çelik manşon ve eşleşen bir kamadan oluşan çekirdek sabitleme parçası. Manşondaki yarıkların sayısı mühendislik ihtiyaçlarına göre ayarlanabilir.

Cıvata gövdesi: Cıvataları birbirine bağlayan çelik bir çubuk (genellikle dişli çelik).genişletme kabuğuve yüzeye sabitleme bileşeni ve çekme kuvvetini iletir.

Yüzey sabitleme bileşenleri: Rondelalar ve somunlar dahil. Somunun sıkılması, kamayı genleşme kabuğunu sıkıştırmak için harekete geçirir ve rondela, basıncı kaya yüzeyine eşit olarak dağıtır.

Temel Özellikler

Hızlı ankraj: Ankraj etkisi, acil destek senaryoları için uygun olan (harçlı kaya bulonlarının aksine) harç kürünü beklemeden, somunu sıktıktan hemen sonra elde edilebilir.

Mekanik sabitleme: Harcın katılaşmasının kolay olmadığı, su açısından zengin veya düşük sıcaklıktaki ortamlarda inşaat için uygun olan harç malzemelerine gerek yoktur.

Sınırlı sabitleme derinliği: Etkili sabitleme kuvveti esas olarak bağlantı elemanları arasındaki temastan gelir.genişletme kabuğuve sondaj duvarı olduğundan genellikle geçici veya kısa süreli destek olarak kullanılır. Uzun vadeli ve yüksek stabilite gereksinimleri için enjeksiyonlu kaya bulonları daha uygundur.

Kolay kurulum ve sökme: Çalıştırma süreci basittir ve gerektiğinde (yapısal güvenliğin sağlanması amacıyla) çıkarılabilir ve yeniden kullanılabilir.

Tipik Uygulama Senaryoları

Maden yollarında ve durak yüzeylerinde geçici destek.

Tünel kazısı sırasında kırıklı kaya bölümlerinin acil takviyesi.

Kısa servis ömrüne sahip küçük ölçekli yeraltı mühendisliği desteği.
